Smart Dew Heater Steuerung für Celestron Montierungen und Dew Heater Ringe
Dieses Modul ersetzt den Celestron Smart Heater Controller (Kostenpunkt etwa 260,-). Es kann von der der Nexstar+ Handbedienung gesteuert werden.Der Selbstbau kostet etwa EUR 35,- und macht auch noch Spaß.

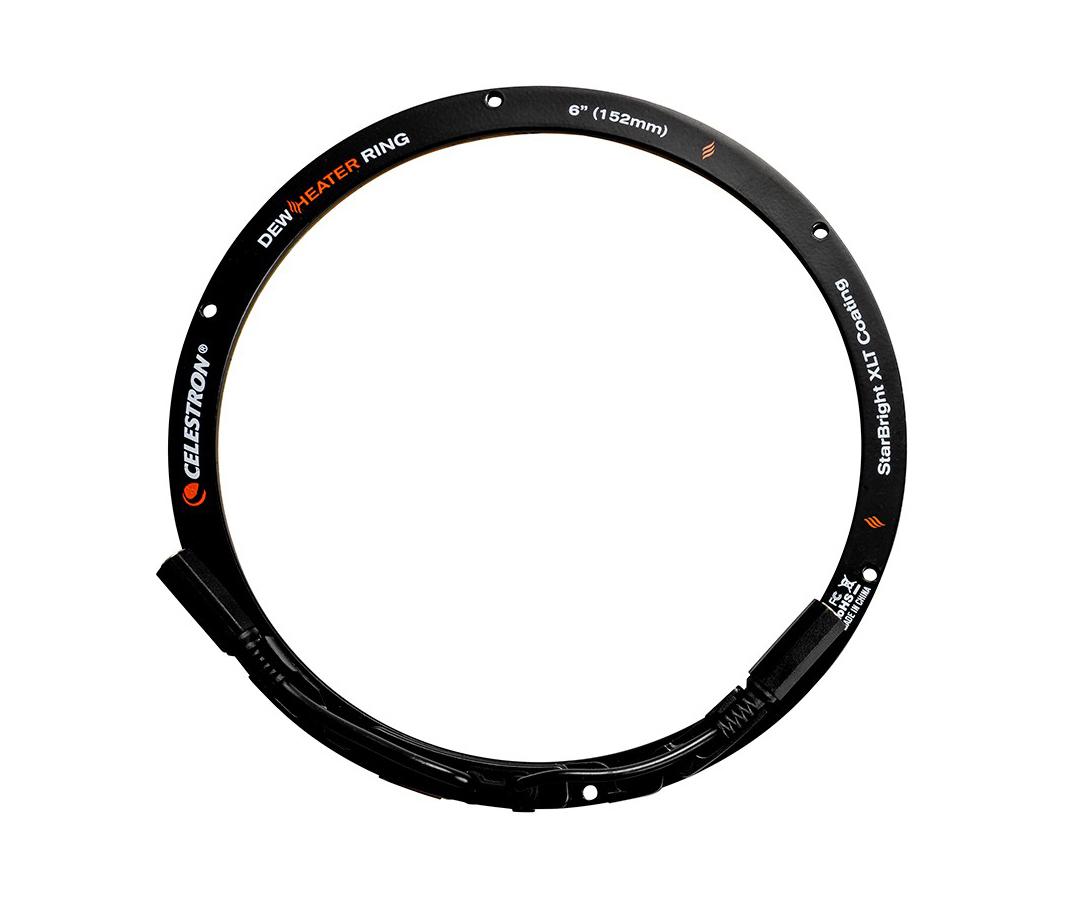

Es können 2 Heiz-Ringe/Manchetten mit jeweils einem Thermistor gesteuert werden.
Die können entweder automatisch geheizt werden, durch Vergleich der Temperatur am Heizring mit dem herrschenden Taupunkt oder auf eine festen Wert zwischen Null und 100 Prozent der Heizleistung.
Das wird mit den PWM Ausgängen des ATMEGA gesteuert. Die Benutzung der MOSFETs minimiert die Verlustleistung, da entweder Strom fliesst oder nicht uns somit der Transistor kaum Verlustleistung aushalten muss.
Das alles kann mit der Celestrom Handsteuerung, genauso wie für den kommeziellen Controller, kontrolliert werden, weshalb das Modul mit dem AUX-Bus der Montierung verbunden werden sollte.
-
Bauteile:
- Arduino Nano V3 (mit ATMEGA 328 ca. EUR 4,-)
- ein INA3221 Modul mit I2C zum messen der Ströme
- nin AD1115 Modul mit I2C zum messen der Spannungen z.B. über den Thermistoren
- ein SHT3xD15 mit I2C zum messen der Temperatur und Luftfeuchte
- Zwei MOSFET vom Tyo IRLU024N zum regulieren der Heizströme
- Lochrasterplatine, LEDs (mit Vorwiderständen für 5V und 12V), Widersstaände.
- Buchsen (Cinch, 2.5mm Klinke und 12V-Power) sowie ein J11 Stecker am Kabel zur Verbindung zum AUX Bus.
Software: - Arduino IDE als Entwickungsumgebung
- Library für INA3221, ADS1115 und SHT3XD15
